VMware Cloud on AWSの使い方(その2)インターフェースの操作方法について

本項では、実際にHOLを操作してみて、インターフェースの操作方法を確認してみたいと思います。

f:id:instructor8010:20171009130311p:plain

このままNEXTを押下すると、パスワードを聞かれました。

f:id:instructor8010:20171009131614p:plain

ログインをしたことがないので、”Reset Password”からパスワード初期設定メール送信をさせます。



パスワードも無事設定し、ログイン完了です。ここから操作を行っていくようです。

コンソール内に”VMware Cloud on AWS”のアイコンが目立ちますね、こちらをクリックしてみましょう。

f:id:instructor8010:20171009132636p:plain

ちなみにパスワードに特殊文字“@など”を利用する場合、本コンソール内のキーボード配列はご利用の端末と違い、文字入力が正しく出来ないケースが有る場合は、HOLの機能である”テキストの送信”を使うとよいでしょう。



こちらがVMware Cloud on AWSのスタート画面のようです。”Software Defined Datacenterを作成しましょう!”のボタンが目立ちますね。それではいざ作成です。

f:id:instructor8010:20171009133013p:plain



まずはベースとなる”データセンターオブジェクト(リソースを束ねる単為)”の作成、クラスター構成の選択からです。

f:id:instructor8010:20171009133430p:plain

この段階では、データセンターに配置するホスト数をプルダウンで指定することで、

クラスターレベルでのリソースが決定されます。

またAWSではお馴染みのリージョンの指定もここで行います。

リージョンの概念はこちらのページを参考にされると良いと思います。

docs.aws.amazon.com

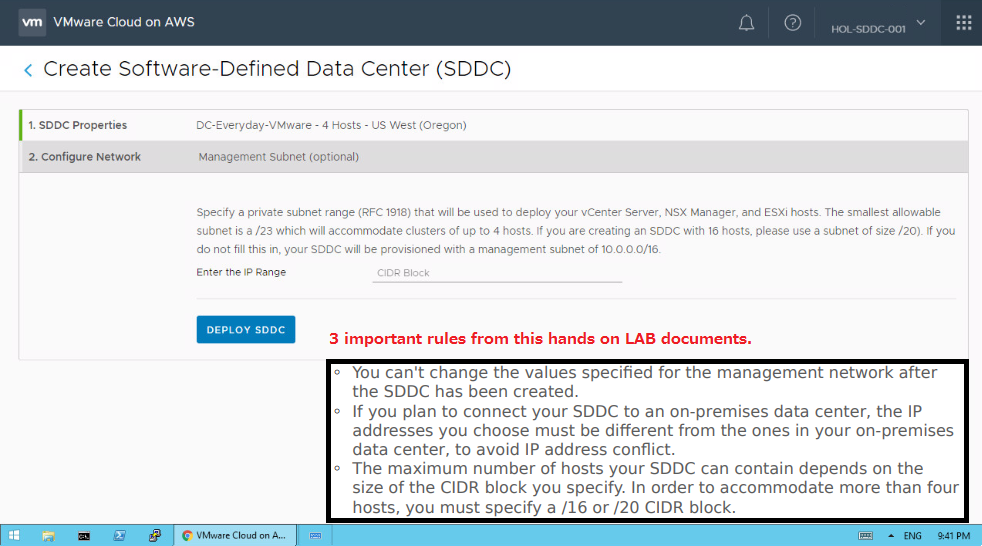

さて、次のステップでは”管理接続用ネットワークアドレスの指定”があります。

f:id:instructor8010:20171009134420p:plain

CIDR(サイダー)方式で、ネットワークを指定します。

クラスCなら192.168.1.0/24、クラスBなら192.168.0.0/16などの後ろのスラッシュでサブネットを指定することですね。

(私が駆け出しエンジニアだった時、CIDRはなんと読むかも分からなかったし、サブネットの指定も255.255.0.0のような指定しか知らなかった時代が懐かしいです)

そして、図に貼付しましたが、3つの大事なルールあります

  1. 一度ここで決定した管理ネットワークのセッティングはSDDC作成後は変更不可
  2. オンプレミス(プライベートクラウド)内の環境との相互接続を検討している場合、
    オンプレミス環境の管理接続のネットワークとは別のネットワークになるようにしましょう。(IPアドレスの重複回避のため)
  3. ここで決定したネットワークのCIDR値によって、SDDCで拡張出来るホスト数が決まります。将来的なホスト拡張も視野に入れている場合は、少し大きめのネットワークを検討しておきましょう。

さて、上記入力も終え、”Deploy SDDC”を押下後、わずか20秒程でデータセンターが完成しました。

f:id:instructor8010:20171009135636p:plain

では詳細を見ていきたいと思います。

基本的にはまずここにメニューがあり、クリックをすることで、詳細画面に入るようです。

f:id:instructor8010:20171009135845p:plain

Actionsからは、既存DCに対してのホスト追加、ホスト削除、データセンター自体の削除がありますね。



<Summary>

データセンター単にでのリソースの利用状況が分かります。

右上の”Actions”は上で紹介したものと同じメニューでした。

f:id:instructor8010:20171009140018p:plain



<Network>

オンプレミス=SDDC=インターネット間の接続トポロジーの確認が出来ます。

また、”Actions”からはFirewallやVPNの設定が可能です。

f:id:instructor8010:20171009140625p:plain

ページスクロールをすると、次の画面も現れます。

f:id:instructor8010:20171009140755p:plain

各構成は、クリックをすれば、すぐに設定画面にアクセス出来ます。

例えばこちらでは、管理接続帯域から、vCenter Serverに対してのファイアウォールルールを構成するための画面です。

f:id:instructor8010:20171009141241p:plain

ACL設定をしたことがあるひとであれば、アクセス元、アクセス先、許可or拒否、どのプロトコルなどの一般的な入力値であるので、設定に特殊な値もないので操作がし易いと言えます。

<Connection info>

AWS上のvCenter Serverに対する接続の情報が掲示されています。

PowerCLIの接続時のスクリプトもあるので親切ですね。CLIでも管理が出来ることが分かります。

f:id:instructor8010:20171009141537p:plain

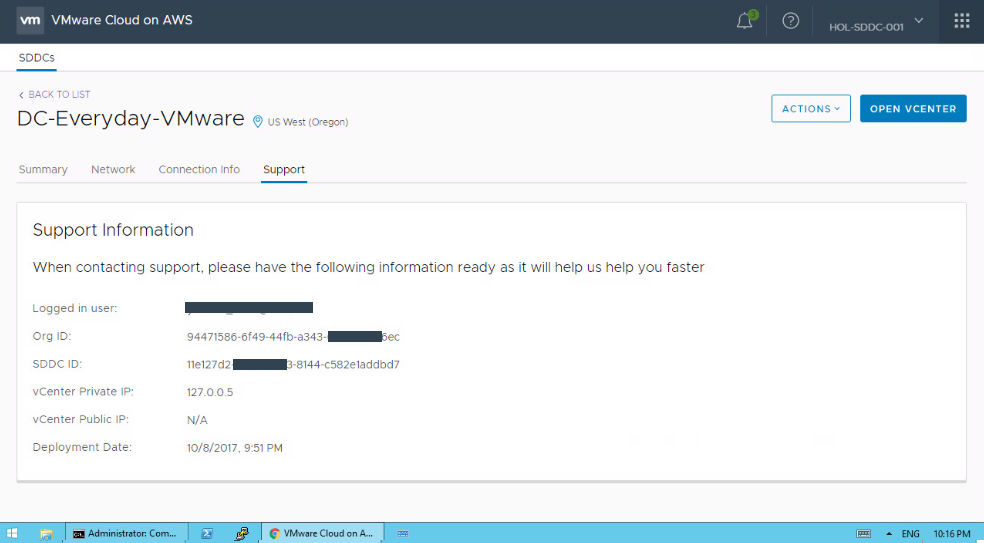

<Connection info>

環境で問題が置きた場合に、伝えるべき内容が掲示されています。

f:id:instructor8010:20171009141758p:plain

ちなみに右上に”Open vCenter”との文字があったのでクリックをしてみた所、

管理接続を通じたvCenterへの接続のためには、Firewall、VPNのセッティングを先んじて行う必要があるようです。

f:id:instructor8010:20171009142538p:plain



今回は一旦ここまでとし、まずは次の点を理解出来ればひとまずOKとしたいと思います。

  • VMware Cloud Servicesインターフェースの起動とログイン
  • SDDC(Software Defined Data Center)の作成手順
  • データセンター作成後の管理インターフェースのWalkthroughによるインターフェース概要の理解

次回は、ネットワーキングの設定について紹介予定です。
